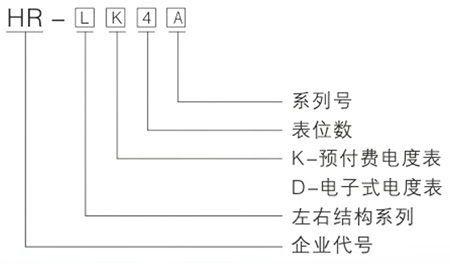

型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| L型單相四表位 | 610x700x110 | 2只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-L-D4A01 | 總開關配置
表前配置
表后配置 | 塑殼斷路器
隔離開關
斷路器 | NM1- 100S/3300 100A
NH2-100/2P 100A
DZ47-60/2P 60A | 1
4
4 |
| HR-L-D4A02 |
總開關配置
表前配置
表后配置
| 塑殼斷路器
隔離開關
斷路器 | NM 1- 1O OS/3300/1 OOA
NH2-100/1P 63A
DZ47LE-2P 63A | 1
4
4 |
| HR-L-D4A03 | 總開關配置
表前配置
表后配置 | 塑殼斷路器
隔離開關
斷路器 | NM1-100S/3300 100A
DZ47-60/2P 60A
DZ47-60/2P 63A | 1
4
4 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2。

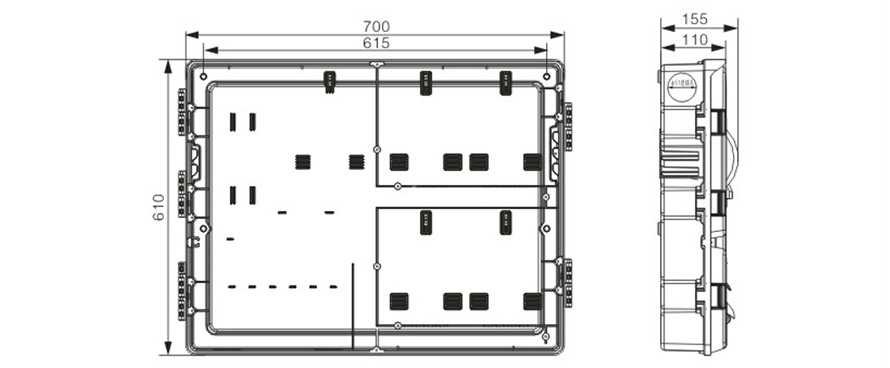

外形及安裝尺寸

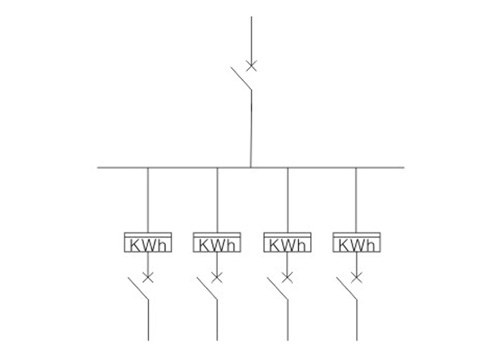

A型單相四位電表箱（插卡）接線圖
訂貨須知
1 、此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
2、左側進線室、出線室的上蓋可選全透明的PC材質或非透明的ABS材質，請結實際確定選型方案。
