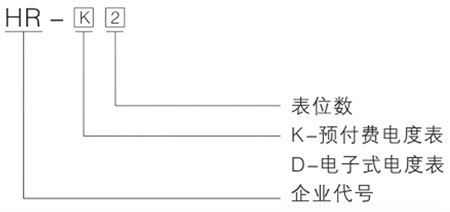

型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| 單相二表位 | 380x350x 11 5 | 10只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-K201A | 總線配置
表前配置
表后配置
| 接線端子（ 1 進2出）
隔離開關
斷路器
| FJ6/JTS2-35/2 x 10
NH2-100/1P 63A
DZ47-60/2P 63A
| 2
2
2 |
| HR-K202A | 總開關配置
表前配置
表后配置 | 斷路器
接線端子（ 1 進2出）
斷路器 | DZ158-125/2P 125A
FJ6/JTS2-35/2 x 10
DZ47-60/2P 63A | 1
2
2 |
| HR-K203A | 總開關配置
表前配置
表后配置 | 斷路器
接線端子（ 1 進2出）
接線盒（4進4出） | DZ158-125/2P 125A
FJ6/JTS2-35/2 x 10
FJ6/JHD-8/B | 1
2
1 |
注． 總開關連接線BV16m m2或BV25mm2電能表連接線BV6mm2或BV10mm2。

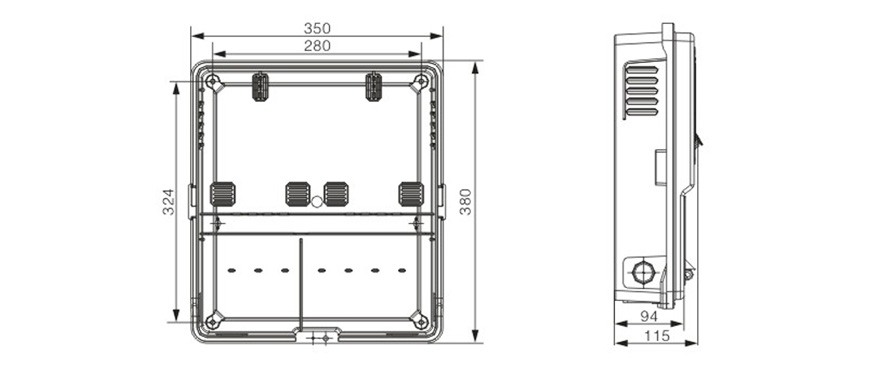

外形及安裝尺寸

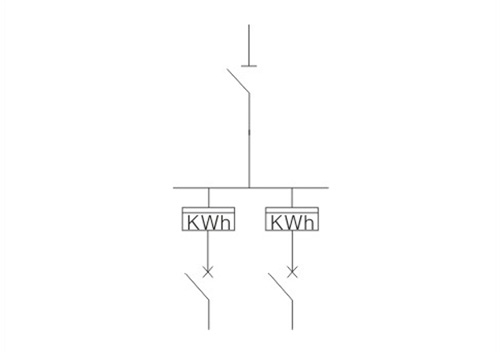

單相二位電表箱（插卡）接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
