產品概述
XGN2- 12(z)箱式固定交流金屬封閉開關設備(簡稱“開關設備”)，適用于額定電壓為3.6~ 12kV、50Hz,額定電流630A ~ 3150A三相交流單母線、雙母線、單母線帶旁路系統，作為接受和分配電能之用?？蓾M足各種類型發電廠、變電站
(所)及工曠企業的使用要求本產品符合國家標準GB3906《3 ~ 35kv交流金屬封閉開關設備》、1EC298 《交流金屬封閉I關設備和控制設備》、及DU/T402、DL /T404標準，達到“五防”閉鎖要求
正常使用條件
1、周圍空氣溫度: - 15°C~+40°C。
2、海拔高度: 1000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2KPa。
月平均值不大于90%，水蒸氣壓力月平均值不超1.8KPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所。
注:超出_上述正常使用條件時，用戶可與本公司協商。

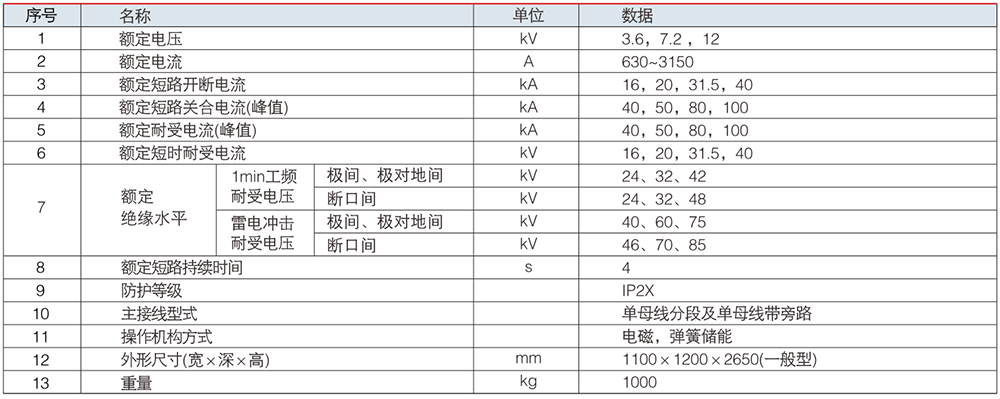

技術參數
結構特征
XGN2- 12開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之
間用鋼板隔開。
1、斷路器室在柜體前下部，斷路器的轉動山拉桿與操動機構連接，斷路器.上接線端子與上隔離開關連接，斷路器下接線端子與電
流互感器連接，電流互感器與下隔離器關下接線端子連接，斷路器室還設有壓力釋放通道，若內部電弧狀發生時，氣體可通過排氣通道
將壓力釋放。
2、母線室在柜體后.上部，為了減小柜體高度，母線呈品形，排列，以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關接線
端子相連接，相鄰兩柜母線室之間可隔離。
3、電纜室在柜體下部的后方，電纜室內支持絕緣于可設有電壓監視裝置，電纜固定在支架.上，對于主結線為聯絡方時，本室則為
聯絡電纜室。繼電器室在柜體上部前方，室內安裝板可安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次
元件，頂部布置二次小母線。
4、斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器室的二次元
件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室裝有照明燈。前門的下方設有與柜寬
方向平行的接地銅母線，其截而為4 x 40mm
5、機械聯鎖為了防止帶負荷分臺隔離開關，防止誤分誤合斷路器，防止誤入帶電問隔;防止帶電合接地開關;防止帶接地刀臺
閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下:
5.1、停電操作(運行一檢修)
開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位
置。先將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從，上往下拉，拉
到下隔離分閘位置，將手柄拿下，在插入上隔離操作孔內，從上往下拉，拉到上隔離分閘位置，再將操作手柄拿下，插入接地開關操作
孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳至“檢修” 位置?？上却蜷_前門，取出門后邊鑰匙打開后門，停電操
作完畢，檢修人員時斷路器室及電纜室進行維護和檢修。
5.2、送電操作檢修運行
若已檢修完畢，需要送電，其操作程序如下:將后門關閉，鑰匙取出后關前門，小手柄從“檢修”位置扳到“分?jǐn)嚅]鎖”位置，這
時前門被鎖定，斷路器小能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插
入.上隔離的操作孔內.從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推，使下隔離處于合
閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。
