產品概述
本產品符合GB3906- 2006《3.6~40.5kV交流金屬封閉開關設備和控制設備》及DL/T 404- 1997《戶內交流高壓開關柜訂貨技術條件》的有關要求。適用于3.6~ 12kV交流三相50Hz單母線電力系統中，作為發電廠、變電所、工礦企業等部門接受和分配電能之用，并對電路實行控制保護及監測。除廣泛用于一般電力系統外，特別適用于具有頻繁操作的電力線路中。本產品為戶內使用(不靠墻安裝)。
正常使用條件
1、周圍空氣溫度: - 15° C~+40* C。
2、海拔高度: 1000m及以下。
3、濕度條件:
日平均值不大于95%，水蒸氣壓力日平均值不超2.2kPa。
月平均值不大于90%,水蒸氣壓力月平均值不超1.8kPa。
4、地震烈度:不超過8度。
5、沒有腐蝕性或可燃性氣體等明顯污染的場所所。
注:有特殊要求與本公司協商解決。

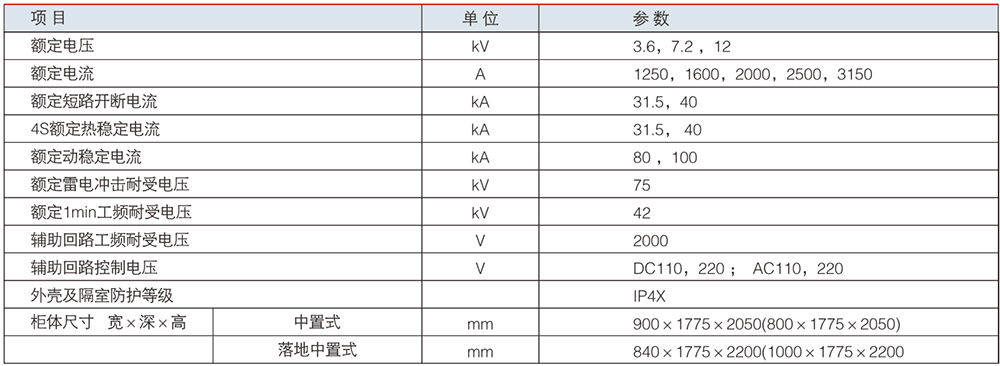

技術參數
結構特征
1、開關設備結構
2、全金屬組裝，模數化組裝式結構。
3、柜體選用進口的覆鋁鋅薄鋼板，經FMS柔性加工系統加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯4接，精度高、抗腐蝕、重量輕、高強度、通用性強。
4、可配裝生產的ZN63A- 12(VSI)系列或進[-IVD4系列真空斷路器，適用性廣、可靠性高、免維護。
5、手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠。
6、同規格車可自由互換，互換性強。
7、由專用運載車運送手車,操作輕便、靈活。
8、電纜室可安裝多達9根單芯電纜。
9、可靠的機械、電氣聯鎖裝置,完傘滿足“五防”要求。
10、高壓室均有泄壓通道，確保人身安全。
11、面門裝有觀察窗，可觀察室內元件的工作狀態。
