產品概述
GBC- 40.5手車式高壓開關柜系三相交流50Hz單母線系統的戶內成套配電裝置，作為接受和分配35kV及以下的網絡電能之用，可選用少油斷路或真空斷路器。產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T1022 《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《額定電壓1kV以上52kV,及以下交流金屬封閉開關設備和控制設備》、IEC60694《高壓開關和控制設備共用條款》的要求。
正常使用條件
1、周圍空氣溫度不超過40°C,且在24h內測得的平均值不超過35°C，最低周圍空氣氣溫度-25°C。
2、海拔高度不超過1000m,特殊使用條件下海拔高度不超2000rn。
3、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和威可燃性氣體、蒸氣或鹽霧的污染。
4、相對濕度:在24h內測得的相對濕度的平均值不超過95 %，在24h內測得的水蒸氣壓力平均值不超過2.2kPa，月相對溫度平均值不超過90%，月水蒸氣壓力平均值不超過1.8kPa。
5、設備安裝時與垂直面的傾斜度不超過5°
6、設備應安裝在無劇烈振動和;中擊的地方。
注:超出上述正常使用條件時，用戶可與制造廠協商確定。

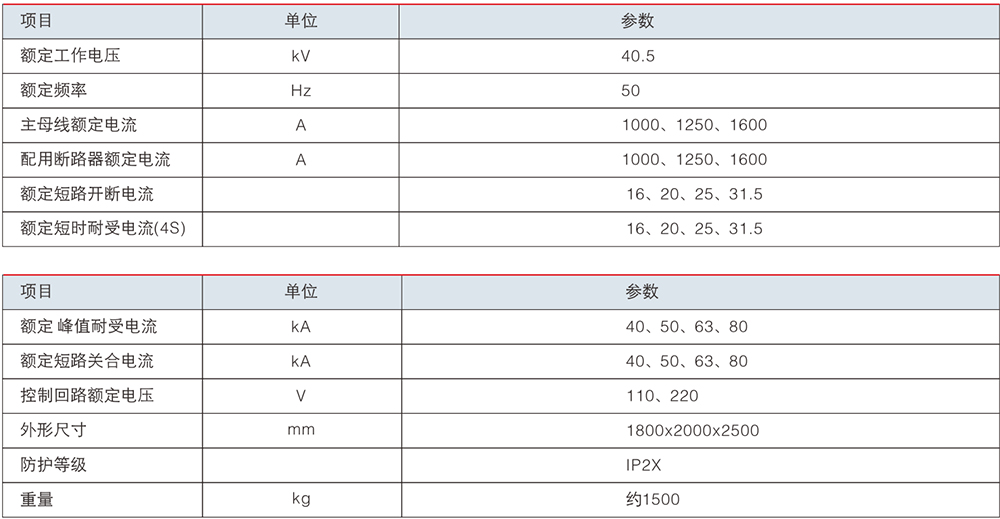

主要技術參數
結構特征
本開關柜為手車式結構，采用空氣絕緣為主。各項帶電體之間及相地之間絕緣距離不小于300mm,只有個別方案柜的個別部位相間距離不足的才設置絕緣板隔斷。除柜后用鋼網遮攔，以便觀察外，開關柜的正面、柜間及柜的兩側，均用鋼板門或封板加以保護，柜體:柜體分隔成手車室、觸頭室、電纜室、繼電器室、端子室以及儀表板等。柜前中部為手車室，打開兩扇中門，手車可以出入，兩扇門上均設觀察窗。二次插頭固定在右中門上，右中門標有手車處于試驗位置的標志。左側小門上裝有和指示柜內-次線路方案的標志。門內一般不設小室，僅所變柜設置小室，以安裝供控制所用的低壓空氣開關。右側小門之.上，**安裝按鈕和控制開關以及所需手動復位的繼電器等。該門內是端子室，裝置二次接線端子組，端子組上方裝有供柜內照明的燈具，下方設有接地螺栓。柜前上部是兩扇對開的鋼板門，用于安裝儀表，指示器等。柜間小母線沿小室.上不敷設，小母線端子組設于小室的左側，最多可敷設小母線共15根，其中兩根供合閘之用。于此室之下方，具有聯絡母線的開關柜其聯絡母線也是經由本室外與鄰柜進行聯絡。柜后上部為隔離靜觸頭室。上、下一次靜觸頭室均可根據需要，裝設支柱絕緣子觸頭座或電流互感器或穿墻套管;為保證局部檢修安全，在手車室=內測頂部加設絕緣隔板，下隔離動觸頭與手車到之間也設有絕緣隔板。開關柜設有識別裝置，方法是:在中門門柜左邊角鋼直柱的下方裝有柱銷2只，使其與裝有手車上的擋塊配合，以保證同類型手車可以互換，不同類型的手車不能互換。
