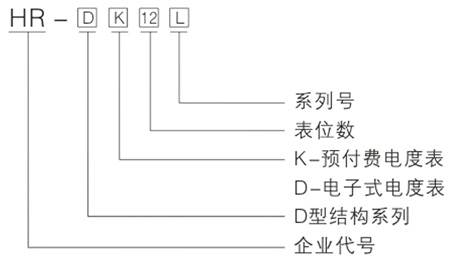

型號及含義
| 名稱 | 外形尺寸（高x 寬x 深）mm | 裝箱數 |
| Dl型單相十二表位 | 1065x1020x165 | 1只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR-D-K12L01 | 總開關配置
表前配置
表后配置
采集器配套開關 | 塑殼斷路器
隔離開關
斷路器
斷路器 | NM1-225S/3300 225A
NH2-100/1P 63A
DZ47LE-60/2P 60A
DZ47-60/2P 10A | 1
12
12
1 |
| HR- D-K12L02 | 總開關配置
表前配置
表后配置
采集器配套開關
| 塑殼斷路揭
隔離開關
斷路器
斷路器 | NM1-225S/3300 225A
NH3-100/1P 63A
DZ4 ?LE-60/1 P+N 40A
DZ47-60/2P 10A | 1
12
12
1 |
| HR-D-K12L03 | 總開關配置
表前配置
表后配置
采集器配套開關 | 塑殼斷路器
隔離開關
斷路器
斷路器 | NM1 LE-2255/3300 225A
FJ 6G-25α16-50 6x16
DZ4 ?LE-60/1 P+N 40A
DZ47-60/2P 10A | 1
3
12
1 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2。

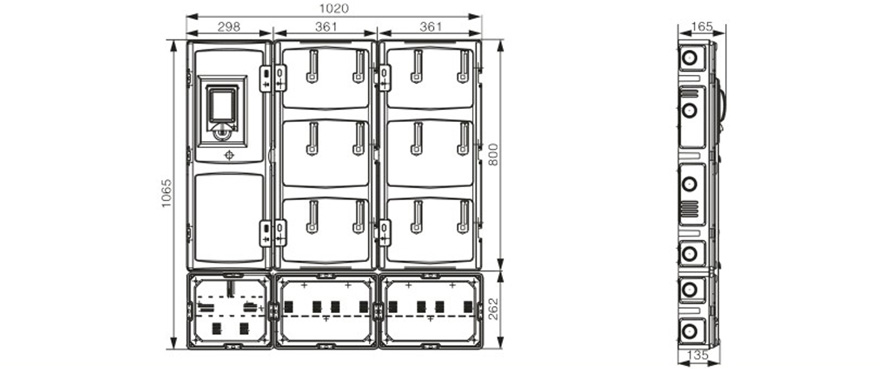

外形及安裝尺寸

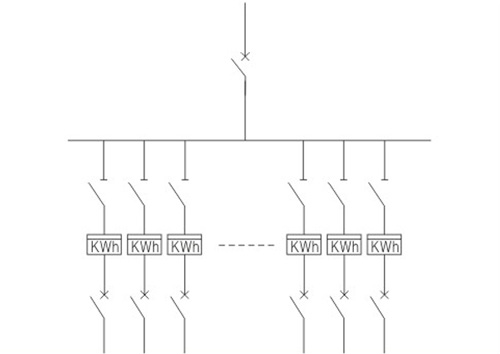

單相十二位電表箱（插卡）接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
