| 名稱 | 外形尺寸（離x 寬x 深）mm | 裝箱數 |
| D型單相一表位 | 380x210x110 | 18只 |
產品型號及主要配置
| 型號 | 配置 | 名稱 | 規格 | 數量 |
| HR- K1D01 | 表前配置
表后配置 | 隔離開關
斷路器 | HL30- 100/2P 63A
DZ4 7-2P/C63A | 1
1 |
| HR-K1D02 | 表前配置
表后配置
| 隔離開關
接線盒（ 2進2出） | HL30-100/2P 63A
AFJ6/JHD-4/A | 1
1 |
| HR-K1D03 | 表前配置
表后配置 | 斷路器
漏電保護器 | DZ4 7 -2P/C63A
DZ47LE-63/1P+N | 1
1 |
注： 總開關連接線BV16mm2或BV25mm2電能表連接線BV6mm2或BV10mm2

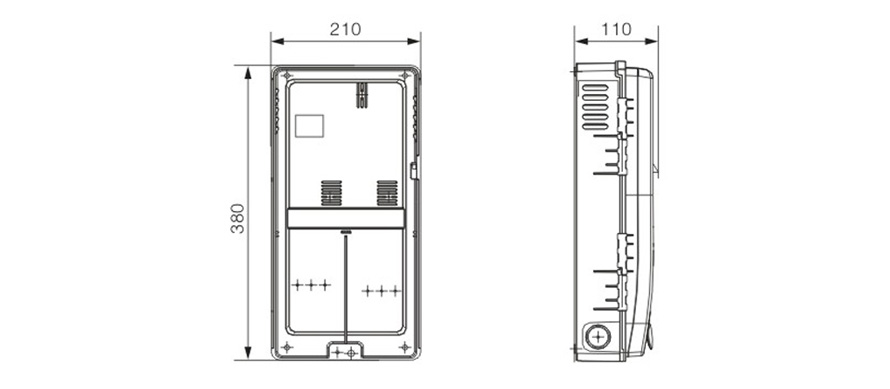

外形及安裝尺寸
D型單相一位電表箱（插卡）接線圖
訂貨須知
此方案內參數為本公司提供的標準配置，如果客戶無明確要求，公司將按標準配置供貨。超出此方案要求的，請另行說明。
